产品介绍

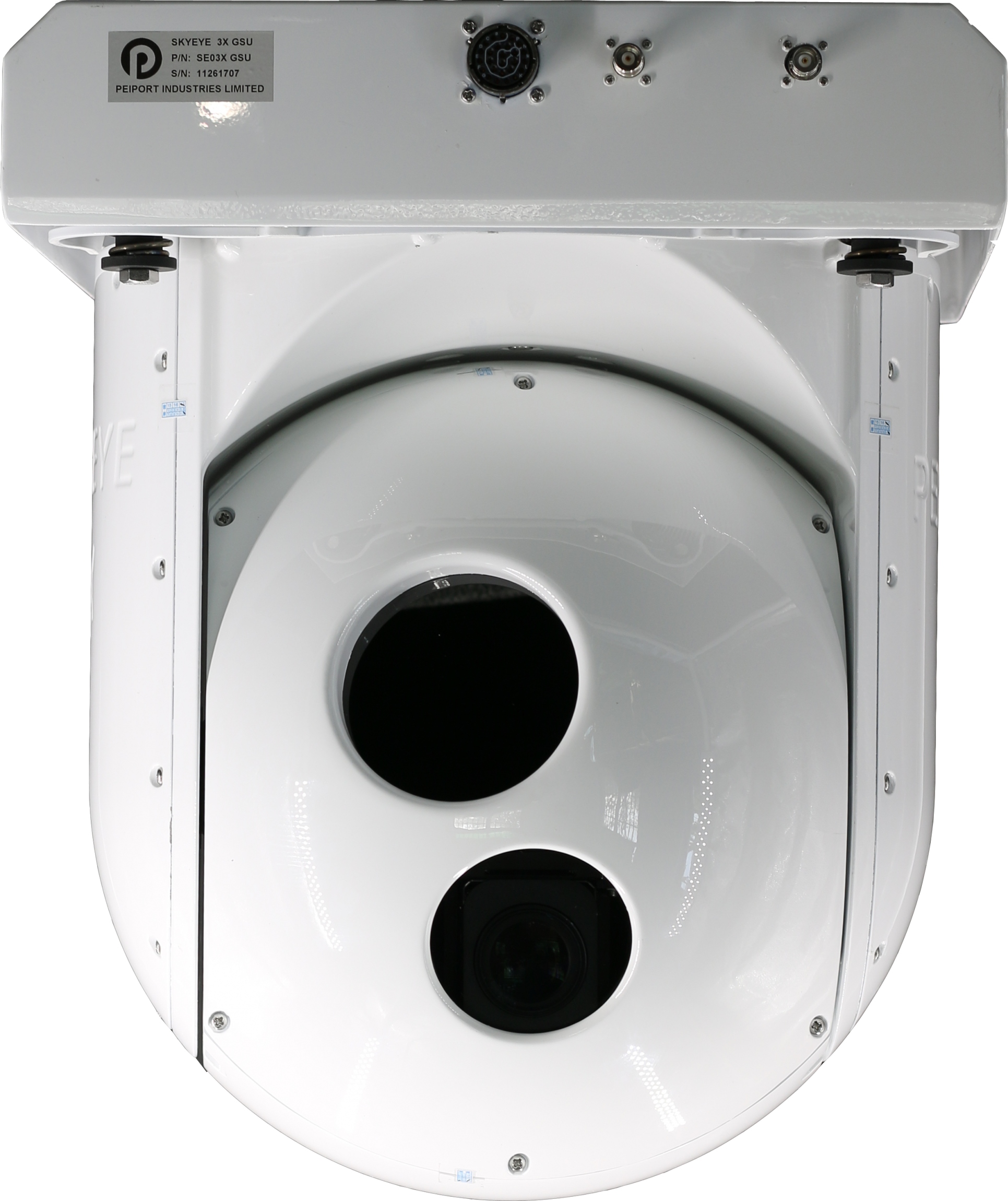

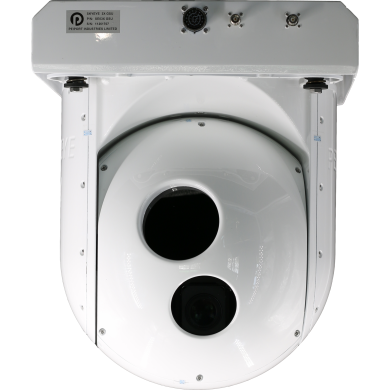

天眼 3X
SkyEye 3X 是彼岸公司专门针对电力巡线最新研发的高端机载陀螺稳定光电观测系统，系统采用四轴陀螺主动稳定平台，能提供高质量的稳定图像。卓越的陀螺稳定系统能有效消除飞机在飞行过程中产生的各种振动，以确保图像稳定。
天眼 3X 装有1个全高清1080P的摄像机和双视场制冷型红外热像仪，可以满足各种电力巡线及航拍需要。陀螺稳定系统能在各种飞行姿态下，为操作人员提供360°的稳定视野。
高性能制冷型红外热像仪，具有双视场切换、自动聚焦、 高空间分辨率和优异的图像画面质量，拥有极高的热灵敏度，能够分辨 0.03℃的温差。
全高清 1080P 可见光摄像机，具有 30 倍光学变焦，自动聚焦，高清晰的分辨率和视频质量。
陀螺稳定系统：高性能的陀螺稳定系统能够有效隔离直升机飞行时飞行姿态的变化和震动。
视频叠加功能：在传感器输出的视频图像上，叠加了丰富的系统状态信息，如时间、GPS、位角度、传感器信息等等。
产品由高强度铝合金及复合材料构成，结构设计紧凑，可抵受恶劣的工作环境。
|
红外热像仪 |
|
|
红外感测器 |
320*240 量子阱红外焦平面阵列 |
|
制冷形式 |
内循环制冷 |
|
波长 |
8-9μm |
|
视场角 |
宽视场18° × 13.5°;窄视场 4° x 3° |
|
热灵敏度 |
≤0.03℃ |
|
视场切换时间 |
小于 0.5 秒 |
|
|
|
|
可见光像机 |
|
|
成像器件 |
1/2.8" CMOS |
|
有效像素 |
214 万 |
|
视频制式 |
PAL (NTSC 可选) |
|
视场角 |
63.7（近端）～ 2.3° （远端） |
|
镜头 |
30 倍光学变焦 |
|
|
|
|
系统参数 |
|
|
LOS 角度稳定性能 |
<20µrad |
|
俯仰转动角度 |
+15° ~-120° |
|
方位转动角度 |
360°（连续） |
|
最大转动速度 |
60°/秒 |
|
最大转动加速度 |
200°/秒² |
|
|
|
|
环境参数 |
|
|
工作环境湿度 |
< 95% |
|
工作环境温度 |
-20°C ~ 50°C |
|
|
|
|
供电参数 |
|
|
电压 |
18 - 36 VDC |
|
功耗 |
<320W |
|
|
|
|
产品规格 |
|
|
GSU 重量 |
<28kg |
|
GSU 尺寸 (D x H) |
Φ330mm × 465mm mm |
